乐天派HA版本雷达使用教程

1.  准备工作：

  1. homeassistant服务器（可以是安装homeassistant的树莓派，也可以是服务器docker部署的homeassistant），允许内网环境或外网支持
  2. homeassistant安装mqtt 集成，并将mqtt启动运行。下面是mqtt安装集成方法：

https://www.bilibili.com/video/BV1DR4y167Ay/?spm_id_from=333.337.search-card.all.click&vd_source=8de176c829f3779eba3005118eed2798

3. 如果联动小米iot设备，需要安装HACS, 并添加Xiaomi Miot集成，添加方法教程：https://post.smzdm.com/p/arq99r2z/

2.  产品配网：

  1. 待配网状态：刚收到的设备处于待配网状态，type-c连接设备后，设备绿灯呼吸闪烁
  2. 打开手机网络，搜索 Letianpai_Lite_+设备Mac地址后四位 （如 “Letianpai_Lite_a5d9”）, 连接这个热点网络打开手机浏览器访问热点的地址,可查看当前连接的详情中路由器的地址，一般情况访问地址是 http://192.168.4.1 ，打开下面配网页面进行配置。

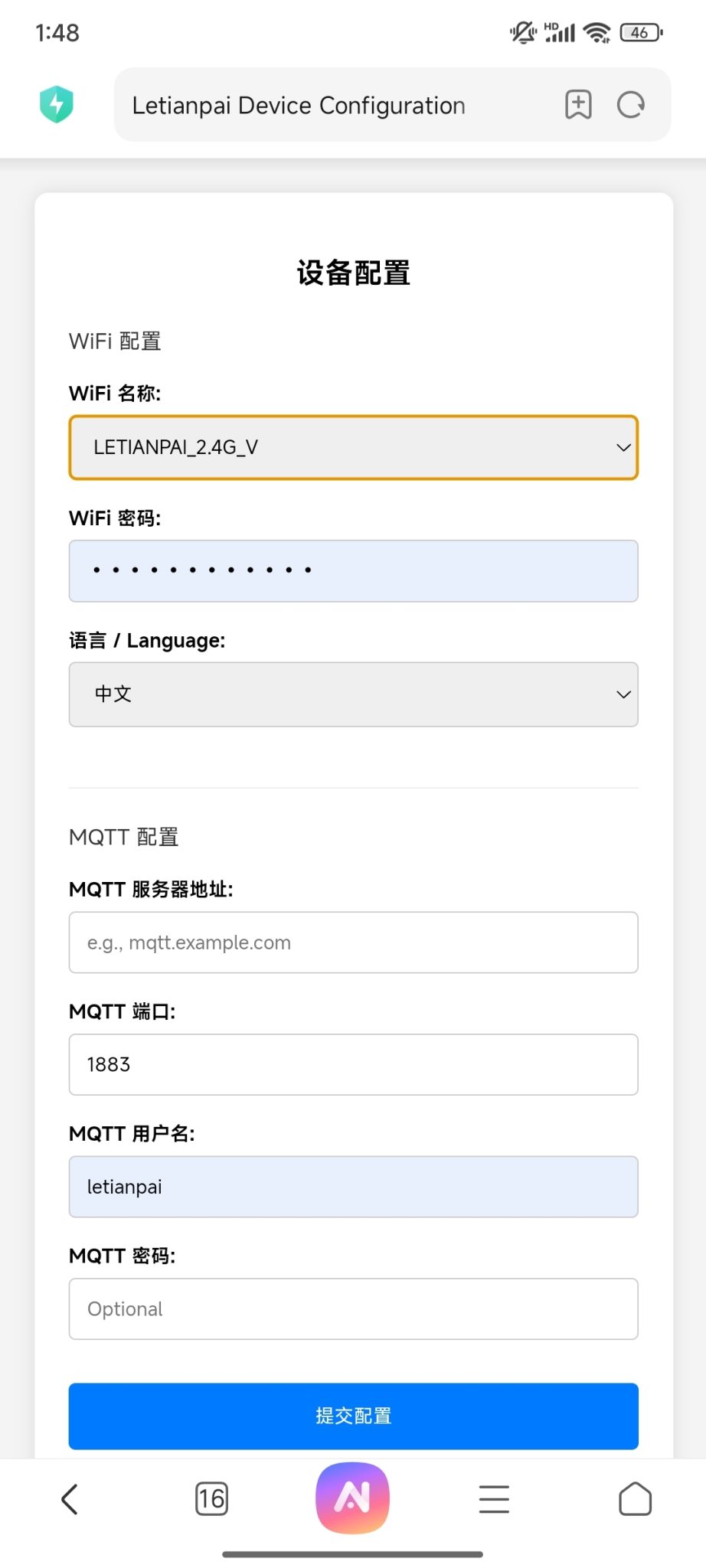

  3. 配置说明：

WIFI名称：如果homeassistant是局域网，要配置跟ha所在wifi

WIFI密码：上面wifi对应的密码

语言：可切换对应语言

MQTT服务器地址：配置要接入的mqtt地址，如果是ha中的，直接填写HA服务器的IP

MQTT端口：填写MQTT对应端口，一般默认1883

MQTT用户名：mqtt账号

MQTT密码：mqtt密码

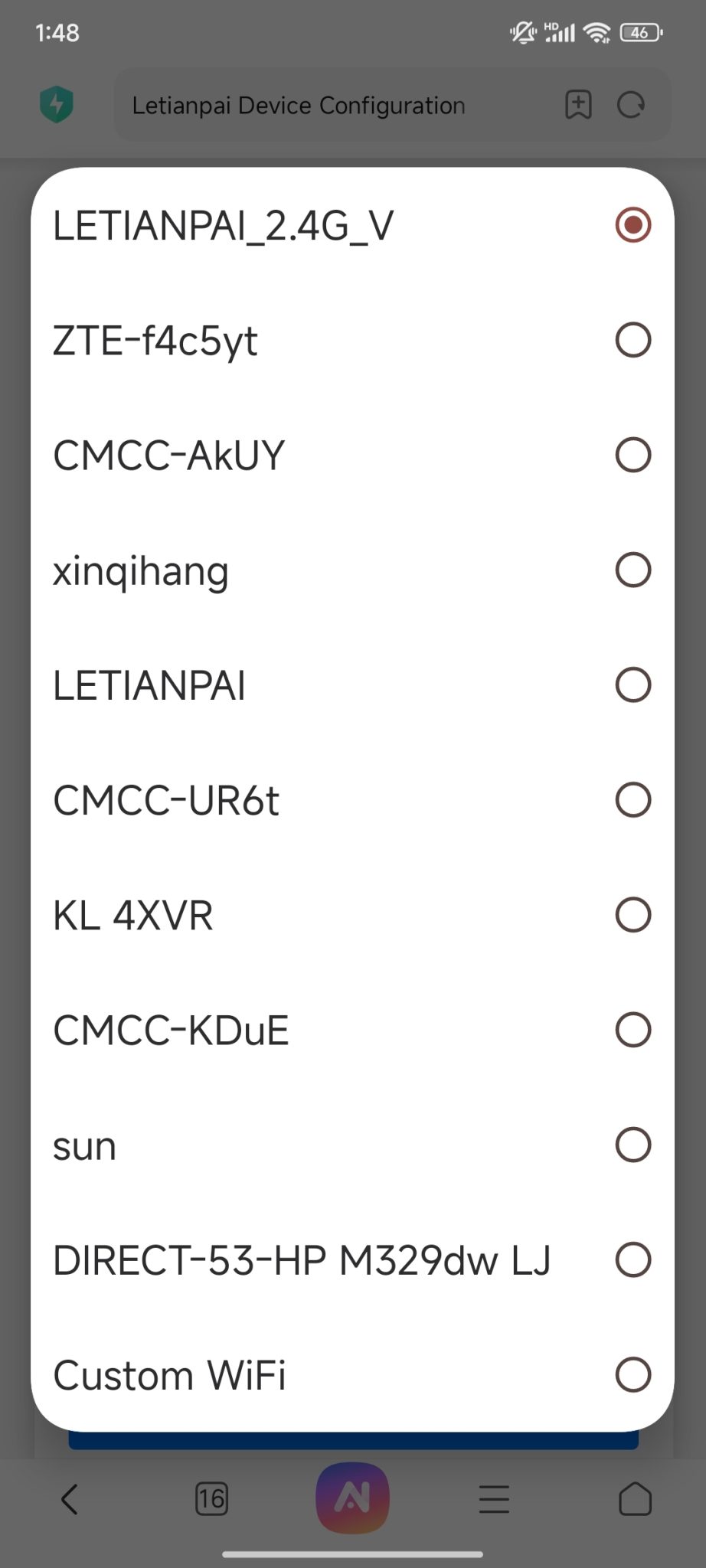

wifi可以选择自动发现的，如果不存在也可选择Custom Wifi, 出现自定义的输入框 输入对应的 wifi的ssid

  • 配置完成后，提交配置，然后手机可登陆HA，或电脑端打开HA后台，概览查看传感器设备

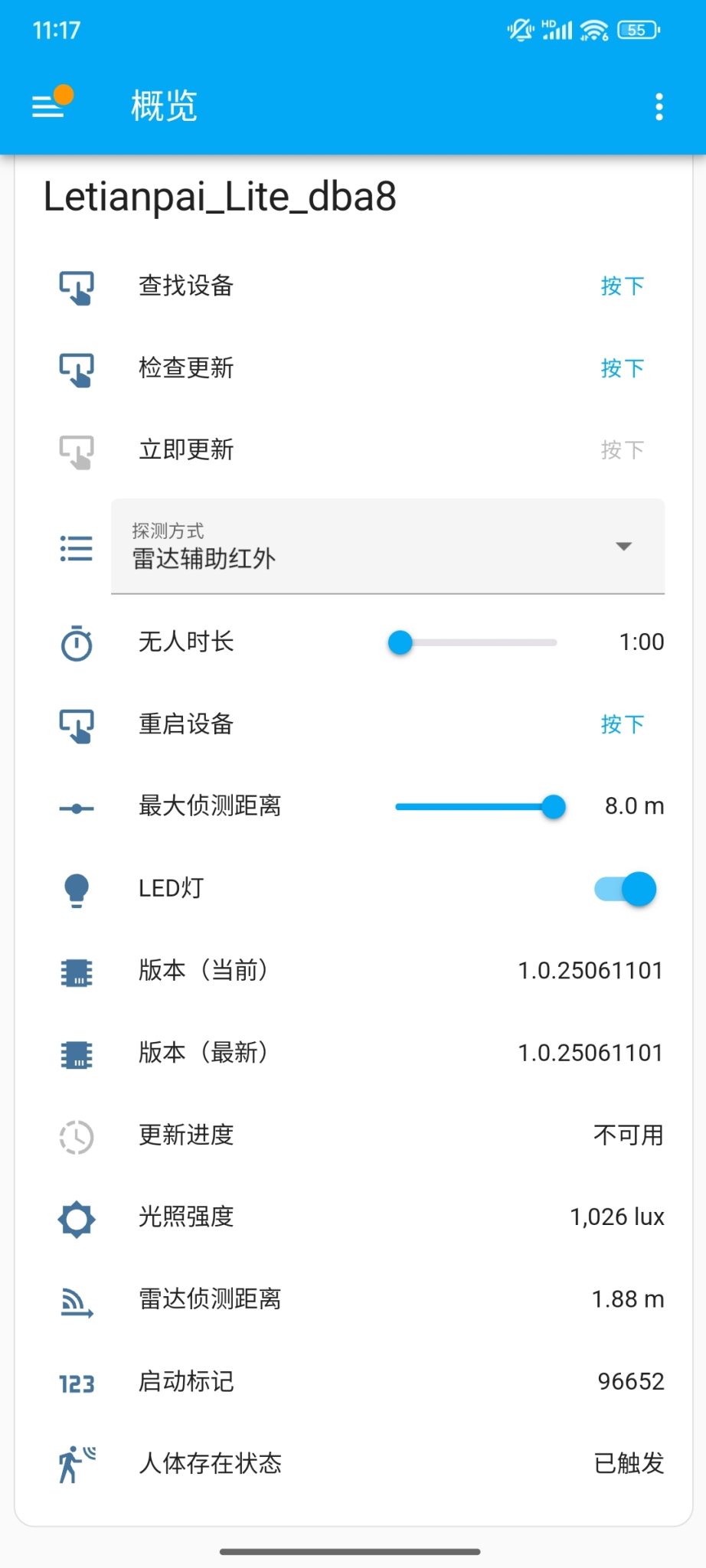

3.  传感器HA功能介绍：

  1. 查找设备：点击 “按下” 按钮，设备会闪红灯，方便查找设备
  2. 检查更新：点击 “按下” 按钮，设备会自动从云端检测最新版本，可下下方版本（最新）查看到变化，如果有新版本 最新版本号会变化， 同时立即更新 按钮会变为高亮可用。如果没有新版本，按下后没有变化。
  3. 立即更新： 当有新版本时，点击会进行ota更新，同时在下方 更新进度 看到百分比进度变化，更新完成后，设备会重启，当前版本号 会显示最新版本。
  4. 探测方式：传感器检测的三种方式，包括雷达辅助红外，仅雷达，仅红外
  5. 无人时长：指的是当传感器判定无人后，在这段时间内如果再出现有人，会重新开始计时，如果无人后达到对应时间，则会上报无人，人体存在状态会变为 未触发。默认时间为60秒，可调整范围为1秒-2个小时
  6. 重启设备：点击 “按下” ，设备会重新启动。
  7. 最大侦测距离：为雷达的探测距离设置，默认设置的8m，如果需要探测范围调整，可在0-8m内设置。
  8. LED灯：默认为关闭状态，可打开，有人触发时候，设备的LED灯会闪绿灯
  9. 版本（当前）：设备固件当前版本
  10. 版本（最新）：检测到的最新版本更新进度：默认不可用，当ota过程中显示更新百分比
  11. 光照强度：设备检测到的环境光强度
  12. 雷达侦测距离：为雷达检测到的当前移动目标的与设备的距离值。
  13. 人体存在状态：为目前检测的状态，有人 显示为 已触发，无人 显示为 未触发。

4.  自动化设置

  1. 自动化设置，配置->自动化与场景->创建自动化, 新建一个新的自动化, 可选择触发条件，设备搜索名称（如 Letianpai_Lite_dba8），触发条件选择 人体存在状态，设置有人开灯或空调，无人关灯或空调等。
  2. 同时触发条件同时可以选择光照强度等。可自由发挥。

5.  单独MQTT服务器如何接入HA

上面介绍的是在HA中去部署的mqtt服务，如果mqtt和HA是单独的服务，需要将HA和Mqtt关联，需要在configuration.yaml 中启用 MQTT 并配置自动发现：

mqtt:
    broker: <MQTT_BROKER_IP> # MQTT 服务器地址
    port: 1883 # 默认端口
    username: <MQTT_USER> # 可选
    password: <MQTT_PASS> # 可选
    discovery: true # 启用自动发现
    discovery_prefix: homeassistant # 默认发现前缀

6.  如何通过MQTT自动接入传感器数据状态

  1. 人体存在状态topic：HA-Lite-{mac地址}/001/state ，上报值：on 触发， off 未触发
  2. 光照强度topic：HA-Lite-{mac地址}/02/state，上报值：整型，范围 > 0
  3. 雷达检测距离： HA-Lite-{mac地址}/03/state，上报值：浮点型， 范围：0-8
